一、概述

WZCB、WZPB系列系列溫度變送器是一種超小型、性能優良、高精度的新型測溫儀表。它具有體積小、重量輕、使用安裝方便的特點。可直接安裝在一般工業熱電阻的接線盒內，與現場傳感元件構成一體化結構。減小了信號傳遞失真和干擾，從而獲得了高精度的測量結果。尤其適合微機多路數據采集、測量和控制。它與我廠生產的TDS-3000系列智能數字溫控儀、TDS-0800-9600巡檢儀、TDS-2000計算機集散監控系統配套使用，構成控制室多路溫度循環檢測系統。

適用：水電、火電廠發電機組軸瓦溫度等溫度變送。

二、主要特性

1、輸出4~20mA或0~10mA標準恒流信號，與被測溫度成線性關系，與負載電阻大小無關。

2、輸出高阻擾抗信號、無射頻干擾影響。

3、具有防爆、防震、防潮、防熱、防有害氣體的功能。

4、帶電源極性接反保護功能。

5、具有較強的遠傳功能，安裝使用極為方便。

三、主要技術指標

1、銅、鉑熱電阻：-50℃~100℃：-20~600℃（跨度≥50℃）

2、熱電偶：0~1800℃（跨度≥100℃）

3、輸出信號：4~20mA             0~l0mA

4、基本誤差：士0.5％，士0.2％．

5、溫度漂移：≤0.01％/1℃

6、環境溫度：-30~70℃  相對濕度≤95%

7、負載電阻：三線制 0~10mA：RL≤1500Ω

                 二線制4~20mA：RL≤750Ω

8、標準工作電壓：24VDC；允許工作電壓范圍：17~35V；

                 標準導軌式無特別說明按220V AC供電

9、外形尺寸：φ44×18mm  重量：50g；導軌式：105X75X22.5mm(DIN35導軌)

四、外形尺寸

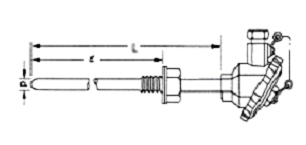

一體化（含傳感器）外型尺寸：見下圖

五、一體化溫度變送器型號表

WZCB

Cu50：    銅電阻

WRNB

K ： 鎳鉻-鎳硅

WZPB

Pt100 ：   鉑電阻

WREB

E ： 鎳鉻-銅鎳合金

WRRB

S ：      鉑銠10-鉑

WRTB

J ： 鐵-銅鎳合金

WRPB

B ：      鉑銠30-鉑銠6

WRJB

T ： 銅-銅鎳合金

120

無固定裝置，防濺式

420

固定法蘭，           防濺式

130

無固定裝置，防水式

430

固定法蘭，           防水式

220

固定螺紋，  防濺式

520

活動法蘭角尺形，     防濺式

230

固定螺紋，  防水式

530

活動法蘭角尺形，     防水式

320

活動法蘭，  防濺式

620

固定螺紋錐形保護管， 防濺式

330

活動法蘭，  防水式

630

固定螺錐形保護管，   防水式

27

M27×2螺紋固定

33

M33×2螺紋固定

1/2

G 1/2″螺紋固定

3/4

G 3/4″螺紋固定

1

G 1″螺紋固定

3

直徑Φ3

12

直徑Φ12

5

直徑Φ5

16

直徑Φ16

6

直徑Φ6

20

直徑Φ20

8

直徑Φ8

25

直徑Φ25

插深し

按實際填(單位：mm)

Y

剛玉質

L

高鋁質

N

粘土質

B

不銹鋼1Cr18Ni9Ti

6

4~20mA

5

0~10mA

溫度

變送器  固定防護  螺紋 保護管直徑 插深  保護管材料  輸出信號 溫度范圍 WZCB  -  220    - 27    -  16   -  200   -   B    -     6    -    250

例：表示銅電阻Cu50一體化溫度變送器，固定螺紋，防濺式，M27×2，直徑Φ16，插入深度為200mm，保護管材料不銹鋼1Cr18Ni9Ti，輸出為二線制4~20mA，溫度0~250℃。
