      13.5、電機專用WZCD銅電阻 WZPD鉑電阻

      一、概述

      WZCD/WZPD熱電阻是我廠專門為大中型電機中的定子線圈溫度測量而研制的,該產品具有抗震 性、測量精度高、穩定性好、熱惰性小、使用壽命長。它能準確的反映出定子線圈的溫度從而起到保護作用。

      適用:電機中的定子線圈溫度傳感

      二、主要技術指標

      1、測量范圍和公差

      名    稱

      測溫范圍

      允許偏差△t

      分 度 號

      銅 電 阻

      -40~150

      ±(0.3X6.0X10-3t

      Cu50、(G*

      鉑 電 阻

      -40~180

      B級:±(0.30+0.005t∣)

      Pt10、Pt100

      最大激勵電流

      5mA

      絕緣等級

      F

      注:(1)△t℃為被測溫度絕對值    (2)打*分度號作為規格訂貨

      2、感溫元件在0℃時的電阻值(R0)和它在100℃時的電阻

         分度號Cu50R0=50±0.05Ω       電阻比:W100=1.428±0.001

         分度號Cu100R0=100±0.10Ω             W100=1.428±0.001

         分度號Pt100R0=100±0.2Ω               W100=1.3851±0.001

                Pt10R0=10±0.12Ω                W100=1.3851±0..001

         其中:R0為感溫元件在0℃時電阻值。

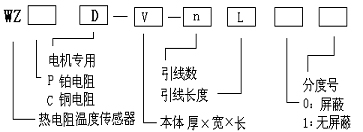

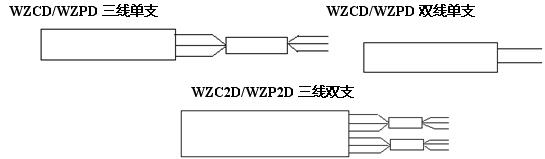

      三、型號規格



      四、型號規格參數表

      本體尺寸Vmm

      根數

      n

      長度

      L

      mm

      厚度δ

      寬度b

      長度I

      基本

      尺寸

      極限

      偏差

      T

      基本

      尺寸

      極限

      偏差

      T

      基本

      尺寸

      極限

      偏差

      T

      2

      0

      6

      8

      0

      60

      100

      200

      250

      500

      2-0

      2

      3

      150

      A

      400

      B

      1000

      C

      10

      12

      0

      -0.2

      +2

      0

      2000

      D

      3000

      E

      4000

      F

      5000

      G

      6000

      F

      1.8

      0

      +0.3

      12

      0

      -0.2

      60

      100

      200

      250

      500

      +2

      0

      2

      3

      150

      A

      400

      B

      1000

      C

      2000

      D

      3000

      E

      3

      0

      -0.2

      4

      0

      0.2

      100

      +0.5

      2

      3

      150

      A

      400

      B

      1000

      C

      2000

      D

      5

      0

      -0.2

      4

      0

      0.2

      300

      +0.5

      2

      3

      150

      A

      400

      B

      1000

      C

      2000

      D

      1、δ≤1.5或不符合表內規定時,用戶與制造廠協商而定。

      2、根據需要也可由用戶與制造廠協商而定。

          3、分度號為Cu100的銅熱電阻,引線數均為3。

          4、引線材料為AFP-200聚四氟乙烯輕型度銀銅芯,引線截面積為0.20mm2

      五、型號示例

      1WZPD-2×10×60-3D-0-Pt100表示:電機用鉑電阻溫度傳感器、本體尺寸2×10×60mm,3根引線,每根引線長度2000mm,引線屏蔽,分度號為Pt100。

      注:對厚度是2mm的,如上例可以省略表示為:WZPD-10×60-3D-1-Pt100。

      2WZCD-1.8×8×80-3B-1-Cu50表示:電機用銅電阻溫度傳感器、本體尺寸1.8×8×80mm,3根引線,每根引線長度400mm,引線無屏蔽線,分度號為Cu50的銅電阻。

      3WZC2D-2×12×100-3B-0-Cu50表示:電機用銅電阻雙支溫度傳感器、本體尺寸2×12×100mm3根引線屏蔽線,每根引線長度400mm,引線屏蔽,分度號為Cu50的銅電阻
