一、 概述

TDSB-3051系列智能變壓器送器具有設計原理新穎、品種規格齊全、安裝使用簡便、安全防爆等特點。尤以精度高、體積小、重量輕、調整方便、長期穩定性好、單向過載保護能力強、適用于惡劣場所使用而著稱。因此在國內外市場上享有很高的聲譽。TDS-3051系列0.1級電容式智能變送器包括壓力、差壓、絕對壓力、遠傳、位等多個品種、并配備相應的選件產品，可廣泛應用于電力、冶金、石化、制藥、儀器加工等行業，用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。與我國推行的“IEC”標準要求相符。

二、技術性能和參數

    量 程 比：10：1或100比1

電     源影響：<0.005%輸出量程/V

負載影響：電源穩定時，無負載影響。

防     護特性：防護能力 IP65

容     積變化量：小于0.16cm3

啟動時間：3s，無需預熱。

 阻   尼：通常可在0.1至16秒之間任意設定
 阻 　尼：時間常數在0.2～32.0s之間可調
工作環境：環境溫度 -20～75℃ 環境濕度  0～95%

輸出信號： 二線制4～20mA直流信號電源（DC12～45V.DC）
測量精度：調校量程的±0.1%，±0.2%（無特別說明出廠按精度為±0.2%標配）

 防爆類型：隔爆型  Exd II BT4-6
               本安型  Exia II CT5
     指示表(%)：液晶數顯 精度±0.2%
     振動影響：任何方向200Hz振動時，±0.05%/g。
     安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
     重 量：3.5Kg（不包括附件）

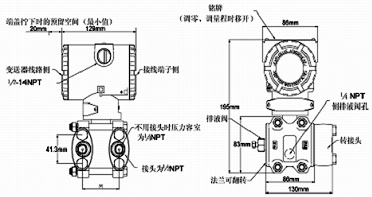

三、典型產品外形尺寸

四、TDSB-3051電容式壓力變送器型號表

3051型

壓力/差壓/高靜壓/絕壓電容式變送器

DR

微差壓變送器

DP

差壓變送器

HP

高靜壓差壓變送器

AP

絕對壓力變送器

GP

壓力變送器

代碼

量 程 范 圍

代碼

量 程 范 圍

2

0-0.1-1.6KPa

7

0-0.4-2.5MPa

3

0-1.0-6.0KPa

8

0-1.6-10MPa

4

0-6.0-40KPa

9

0-4.0-25MPa

5

0-40-250KPa

[  ]

請將量程填到掛號里

6

0-0.16-1.0MPa

代碼

輸 出 信 號

E

兩線制4~20 mA DC

S

兩線制4~20 mA DC + HART信號

S1

兩線制4~20mA.DC 數字放大器，兼有平方根輸出

代碼

結 構 材 料

法蘭接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316L不銹鋼

硅 油

23

316不銹鋼

316不銹鋼

哈氏合金C

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

鉭

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

鉭

44

蒙乃爾

蒙乃爾

蒙乃爾

代碼

選用件(不選則不填)

M1

0～100% 線性指示表

M3

3 1/2 LCD 數字線性顯示表

M4

智能表顯示器

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

泄放閥在壓力室側面的上部

D2

泄放閥在壓力室側面的下部

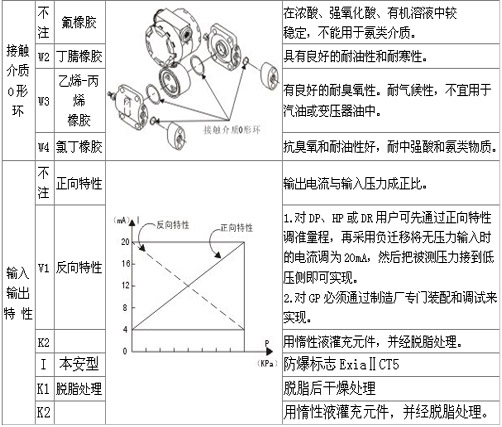

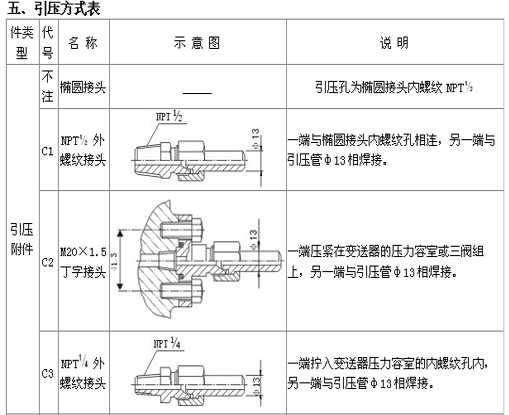

C

橢圓接頭內螺紋NPT 1/2

C1

NPT 1/2 外螺紋接頭

C2

M20×1.5丁字接頭

C3

NPT 1/4 外螺紋接頭

d

隔爆型  dIIBT4

i

本安型  iaIICT6

3051     DP  [0-300kpa]   E      22     M4B3D1C

例：TDSB3051差壓變送器，量程0-300kpa，兩線制4~20 mA DC信號輸出，法蘭接頭、排氣/排液閥、隔離膜片均為316不銹鋼，智能表顯示器，管裝平支架，泄放閥在壓力室側面的上部，橢圓接頭內螺紋NPT 1/2
