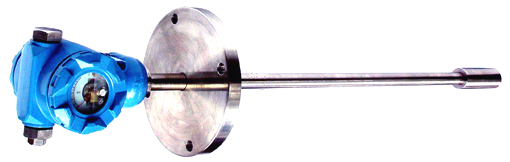

一、概述
桿式靜壓液位變送器是基于所測液體靜壓與該液體液位高度成正比的原理，采用擴散硅敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4～20mADC標準電流信號輸出。
桿式式靜壓液值變送器的傳感器部分可直接插入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。主要應用于城市給排水、水庫、河流、海洋、儲油罐、裝存糊狀物或泥漿的罐及石油、化工、電廠等部門的水位及其敞開式容器液體的液位測量、被測液體介質無論是水、油、酸、堿及粘稠性液體都能測量，這是工礦企業工業過程檢測控制系統中理想的液位變送儀表。
二、特點
◆ 使用水、油、粘度較大的糊狀高精度測量，
不受被測介質起泡、沉積、電氣特性的影響
◆ 直接投入到被測介質中，安裝使用相當方
便。無可動部件，高可靠性，使用壽命長。
◆寬范圍的溫度補償。具有電源反相極性保護
及過載限流保護。
三、主要技術參數
◆ 測量范圍：0.2~2m 精 度：0.5％
◆ 工作溫度：-20~80℃ 相對濕度：≤85％
◆ 輸出信號：二線制4~20mA DC或RS485通訊接口
◆ 電源電壓：標準24V DC 或 AC/DC220V
◆ 不靈敏區：≤±1.0％FS
◆ 繼電器輸出：5A/220V 上下限控制方式可任意設置
◆ 負載能力：0～600 Ω
◆ 防護等級：IP68
四、型號表
|
TDSB-410 |
桿式式靜壓液位變送器 |
|
|
|
H |
量程/安裝高度，用實際需要的長度表示 單位：m |
|
|
|
T |
M20X1.5外螺紋連接 |
S |
M27X2外螺紋連接 |
|
N |
法蘭安裝，N=DN40 N1=DN60 N2=DN90或按用戶要求加工 |
|
|
|
22 |
隔離膜片：316L不銹鋼 |
不銹鋼接口、鑄鋁殼體 |
|
25 |
隔離膜片：鉭 |
不銹鋼接口、鑄鋁殼體 |
|
|
|
M2 |
數碼管LED顯示 |
M3 |
液晶顯示LCD顯示 |
|
|
|
J |
J1、J2、J3、J4、J5為1-5個接點輸出 |
|
|
|
R7 |
RS485輸出 |
D |
4~20mA輸出 |
|
|
|
V2 |
220V |
V4 |
二線DC24V |
|
|
|
|
|
|
|
TDSB-410 - 1（1.2） N2 , ;22 , M2 J2 D 例 |
例：表示量程1m桿長度1.2m，DN90的法蘭連接，隔離膜片316L不銹鋼接口、鑄鋁殼體，數碼管LED顯示，2個接點輸出，帶4~20mA輸出，工作電源AC/DC220V
