一、功能及特點

JQG型集成球閥控制柜作為水輪發電機組進水口球閥的開啟與關閉之用。柜內元件和系統中各操作元件均由二次保護回路電源和油壓設備的壓力油，按照所規定的操作程序進行自動操作，并發出指示球閥開啟或關閉位置的信號。

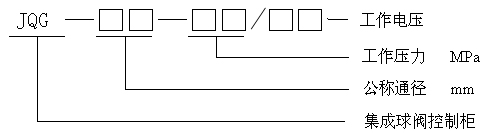

二、型號說明

三、技術參數

1)、最大工作油壓：6.3MPa；

2)、最大工作水壓：2.5MPa；

3)、額定操作電壓：DC220V、DC110V 、DC48V、DC24V；

4)、公稱通徑：ф25、ф32、ф50；

5)、安裝尺寸：地腳螺栓4-ф14，孔中心距640╳540；

6)、凈重：100~200Kg。

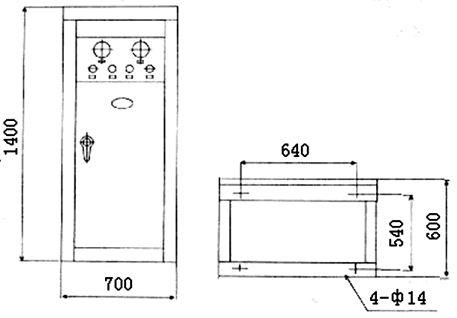

四、外形及安裝尺寸圖
