一、工作原理

閥體兩端各有一個控制腔，兩個控制腔各有一個Φ2mm的先導孔與氣源壓力口（接口“P” ）相通，氣源氣由先導閥來控制進入控制腔（接口“A” ）。當一端線圈通電，磁力作用打開先導閥，氣源氣進入該端控制腔（接口“A” ），推動活塞帶動閥芯，改變工作狀態。閥體有單穩態和雙穩態兩種，單穩態閥線圈只有長期通電，電磁閥才能保持狀態，一旦掉電，馬上復位。雙穩態閥一旦線圈通電，閥位狀態改變后，即使掉電，仍保持現狀不變，只有當一端線圈通電時，閥位才會發生變化。

二、型號說明

三、特點

1）、采用先導閥操作，線圈功耗低，閥體小，啟動壓力為小于2bar，防潮線圈，可長期通電；

2）、不銹鋼閥芯與工程塑料配合，密封好，抗污防銹能力強，不會發卡；

3）、帶手動操作。

四、技術參數

1）、控制方式：單穩態、雙穩態；

2）、工作方式；二位三通；

3）、適用介質：空氣；

4）、工作壓力：0.3～1.0MPa；

5)、通    徑：Φ8mm、Φ10mm、Φ15mm；

6）、連接管徑：G1/4” 、G3/8、G1/2” ；（標準卡套式接頭）；

7）、工作電壓：DC220V、AC220V、DC24V。

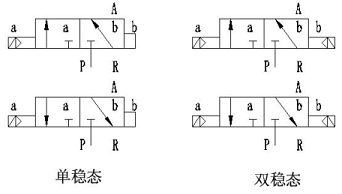

五、工作方式

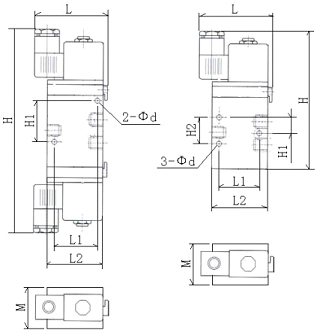

六、外形尺寸

型   號	連接螺紋	L	L1	L2	H	H1	H2	Φd	M
DCF23D-8	G1/4＂	73	41	55	131	31.5	48	Φ5.5	30
DCF23S-8	G1/4＂	73	42	55	205	46	/	Φ5.5	30
DCF23D-10	G3/8＂	73	46	65	159	31.5	48	Φ7	35
DCF23S-10	G3/8＂	73	47	65	210	46	/	Φ7	35
DCF23D-15	G1/2＂	73	46	65	159	31.5	48	Φ7	35
DCF23S-15	G1/2＂	73	47	65	215	46	/	Φ7	35
