一、功能特點

    本電磁閥是專為水力發電機組冷卻供水系統配套而設計的大口徑電磁閥新品，是替代目前在用的YYF—50~250—10/25液壓操作閥的更新?lián)Q代產品。它具有下列功能特點：

  1)、電磁先導閥采用磁鐵自鎖自保持結構，不僅能耗極低（功率小且瞬時通電），而且具有記憶功能，安全、可靠。

  2)、主閥采用本公司特有的大口徑電磁閥的先進結構，其特點：

①、迷宮密封型式的不銹耐蝕鋼閥塞結構，流量足、性能穩定、使用壽命長。

②、高性能的先導型式三次開閥結構，動作可靠，功率小、壓力范圍（Ф25二|次開閥）

③、閥內控制系統有針形調節閥機構，可調整主閥的開、閉動作時間（Ф25、Ф50無）。

  3)、閥內采用先進的自潔式過濾器機構，可清潔進入導閥內的控制介質，以保證導閥的正常工作，降低了對工作介質清潔度要求，并具有過濾器自身清潔之功能（Ф25、Ф50為濾網結構）。

  4)、在第二級導閥中設置手動操縱機構，正常電控時手柄應中位對刻線。當需手控時，拉起操縱手柄即可開閥，壓下手柄即可關閥，可實現手操功能（Ф25、Ф50無）。

  5)、在閥體出口端側面開有M20×1.5螺孔，當需要顯示閥內流量或提供反饋信號時，該螺孔用作安裝壓力繼電器或其它顯示、控制元件(Ф25、Ф50無)。

  6)、考慮到電磁閥可能會在較潮濕的環境下工作，電磁導閥采用了防潮型結構，密封性外罩、線圈環氧固封并采用了ISO4400國際標準的密封型電源接插座。

二、技術參數

  1)、公稱通徑：25、50、80、100、1 50、200、250、300mm

  2)、公稱壓力：0. 8MPa

  3)、工作壓差：0.05~0.8 MPa

  4)、工作介質：水、空氣、低粘度液體

  5)、介質溫度：0～100℃

  6)、環境溫度：-10~+50℃

  7)、電源電壓：DC220V或其它AC、DC系列

  8)、消牦功率：≤20W

  9)、引線方式：電源接插座，采用共線的二線制絕緣等級：B

  10)、壽命：不小于3萬次

外形尺寸及連接法蘭參數    （單位：毫米）

型  號	L	H1	H	螺栓孔n—d/D1
ZCSTH—25	160	190	248	4—Ф14/Ф85
ZCSTH—50	230	277	360	4—Ф18/Ф125
ZCSTH—80	270	290	390	8—Ф18/Ф160
ZCSTH—100	320	343	453	8—Ф18/Ф180
ZCSTH—150	400	410	550	8—Ф22/Ф240
ZCSTH—200	600	408	578	8—Ф22/Ф295
ZCSTH—250	730	478	675	12—Ф22/Ф350
ZCSTH—300	850	508	730	12—Ф22/Ф400

三、安裝、使用、維修

1)、本閥應垂直向上安裝在水平管道上，傾斜度應小于15度。

2)、閥體上的箭頭標記，表示介質流通方向，不能接反。

3)、電源電壓和介質壓力應與銘牌一致，電壓波動允許在—1 5~+10％范圍內。

4)、線圈可瞬時和長期通電。為了得到可靠的動作，通電時間請勿小于0.1秒。

5)、在閥蓋進口側設置的針形調節閥，按順時針擰緊為開閥快、關閥慢。出廠時己調整好，用戶不必動它。

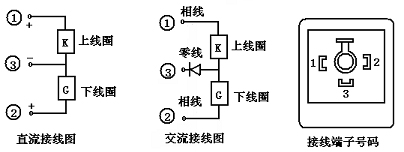

6)、注意電源接插座的接線端子號碼和極性，不要接錯，否則會引起誤動作或不動作。接線見下圖：
