一、概述

WDP型臥式電磁配壓閥是自動控制執行元件之一，用來實現油路切換油流動方向的二位四通閥。廣泛用于水、火電廠及工業行業的液壓系統控制回路，也可做大流量換向閥的先導閥。

二、型號說明

三、特點

閥體結構簡單、可靠、安全、耗電小等優點。設有機械保持機構，無須泄漏口；采用雙電磁鐵結構,可實現線圈瞬間通電后保持工作狀態。帶有手動操作機構，能實現手動切換。

四、技術參數

1）、工作壓力：2.5～6.3MPa；

2）、公稱通徑：8、10、15mm；

3）、工作電壓：DC24、48、110、220V；AC：220V；

4)、電磁鐵消耗功率：25~35W；

5）、連接方式：標準卡套式接頭（采用G3733-83標準）。

五、原理圖

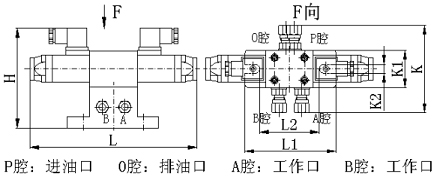

六、外形圖和安裝尺寸
