一、概述

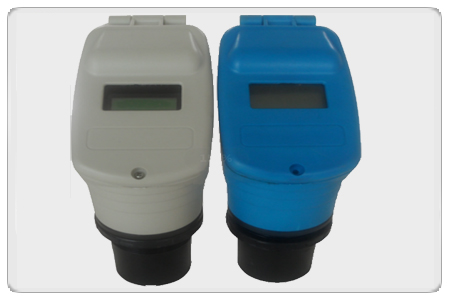

本儀表具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域，可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
本儀表具有如下特點：
l 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
l 超聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l 我公司特有的聲波智能技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
l 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
l 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
二、技術指標
測量范圍： 0～15m（根據實測量程選定）
盲 區： 0.25m～0.6m
測距精度： 0.3%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
顯 示： 高亮字符液晶顯示;防護等 IP65;
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃
防護等級： IP65
三、產品型號
|
|
代碼 |
說明 |
|
TDS-CSBY3- |
-□ |
□□ |
□ |
□ |
-□ |
□□ |
新系列 |
|
功能類別 |
2
3
4 |
|
二線制
三線制
四線制 |
|
量程
(用需要的數字填) |
4
10 |
|
L=4m
L=10m |
|
傳感器 |
0
1
2 |
|
普通
防腐
定制 |
|
開關量數量 |
0
1 |
|
無
帶兩路開關量 |
|
供電方式 |
D
A |
|
直流24V
交流（四線制） |
|
探頭加長 |
00 |
0～**mm. |
