一、 概述

     TDS-C系列側裝式磁翻柱液位計，是本廠引進、吸收國外同類產品，并加以吸收、消化、提高，可用于各種塔、罐槽、球形容器和熔爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液壓計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，

   側裝式磁翻柱液位計的顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧—電阻式液位變送器，可將液位。界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于水電、火電、石油、化工冶金環保、船舶、建筑、食品等各行各業生產過程中的液位測量與控制。

  二、產品特點

    適合容器內液體介質的液位，界位的測量。除現場指示，還可配遠傳變速器、報警開關、控制開關，檢測功能齊全。

   指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。 測量范圍大，不受貯槽高度限制。指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。

結構簡單，安全方便，維護費用低。耐腐蝕、無需電源、防爆。

 三、 主要技術參數

  1、測量范圍：300～15000mm

  2、準確度：±10mm, ±16mm

  3、翻柱直徑：10mm,16mm

  4、工作壓力：≤2.5Mpa（ 2.5Mpa以上可另行設計）防腐型≤.6Mpa

  5、介質密度：≥0.45g/cm3

  6、介質密度差：≥0.15g/cm3（測量界位）

  7、介質密度：- 20°+250°C（特殊要求可達450°）

  8、介質粘度：≤0.4PaS,對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾

套式液位計。

  9、環境振動：頻率≤25Hz，振幅≤0.5mm

  10、跟隨速度：≤0.08m/s

   連接法蘭：采用化工部1998年最新頒布的HG20592～20635-97法蘭標準，若采用其他法蘭標準

（如GB、ANSI、DIN等標準）請用戶在訂貨時注明。

    對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25、PN6.0或PN10Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

   遠傳配套儀表的主要技術參數請參閱本樣本有關內容。 如有特殊要求可在訂貨時洽談。

四、選型表

TDS-C

TDS-CFZ磁翻柱液位變送器

P

排污閥

B

1Cr18Ni9Ti 或304SS

L

316SS 或316L

20

法蘭通徑DN20 或3/4＂

32

法蘭通徑DN32 或1-1/4＂

25

法蘭通徑DN25 或1＂

40

法蘭通徑DN40 或1-1/2＂

50

法蘭通徑DN50 或2＂

A

法蘭公稱壓力1.0MPa

D

法蘭公稱壓力4.0MPa

B

法蘭公稱壓力1.6MPa

E

法蘭公稱壓力6.3MPa

C

法蘭公稱壓力2.5MPa

F

法蘭公稱壓力10MPa

G

法蘭公稱壓力16MPa

1

-20～80℃

3

-20～200℃

2

-20～130℃

4

-20～400℃

B

BK-1 型凸輪磁驅動式液位開關

C

CK-1 型干簧式液位開關

□

開關數，加SX上下限，加S上限，加X下限

O

不配變送器

A

輸出4～20mA 二線制

A1

輸出4～20mA 二線制，加帶數顯儀表

O

普通型

D

隔爆型

E

本安型

□

測量范圍（中心距）mm

□

介質密度（g/cm3）

□

工作壓力MPa

型號  帶排污閥   材料   法蘭 法蘭壓力 溫度  報警   報警點數 輸出  防爆 量程   介質  工作壓力 TDS-C -  P      B    25     B    1    C     2SX    R    0  1000   1     1    ( 例 )

例：表示TDS-CFZ磁翻柱液位變送器，帶排污閥，接觸液體材料不銹鋼1Cr18Ni9Ti或304，法蘭盤通徑DN25，法蘭公稱壓力1.6MPa，介質溫度-20～80℃，報警采用CK-1 型干簧式液位開關，2個(上下限)報警，無變送輸出信號，普通型，測量范圍（中心距）1000mm，工作壓力1MPa

儀表選型說明及注意事項

   ●  選型時，先按所需要對照表中所列舉的主要技術參數選定系列型號后

   ● 過程連接法蘭均采用化工部HG管法蘭標準制造。特殊要求可在訂貨時洽談。

   ● 防腐型液位計公稱壓力≤0.6MPa。

   ●蒸汽夾套加熱型液位計安裝法蘭同普通型。加熱夾套連接形式為G3/4”內螺紋接頭或DN20，PN1.0MPa平面法蘭，訂貨時任選。

四、安裝、調整、使用及保護

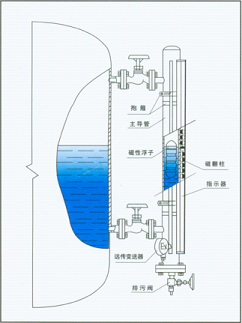

    液位信號計必須垂直安裝，通過截止閥(或直通)與壓力容器相連通。連接后，打開連通管組件的下法蘭蓋，檢查并要求磁浮子的均壓導管的開口必須在浮子上端(孔口朝上)，調整好磁珠向外的正確指示方向，并用木桿輕輕推動浮子在連通管內上下運動，磁珠也相應跟隨上下移動，磁記憶開關根據使用方便情況，可與磁珠成90°、180°安裝，并觀察磁記憶開關能正確動作發訊并記憶，然后固定好下法蘭。

壓力容器送入工作介質，并使液位上升到正常液面，注意此時上、下越限報警的磁記憶開關最好不處在記憶狀態(接圖示接線檢查)，繼續上升液位到上限報警液面時，調整上磁記憶開關位置，使開關動作并發出上限報警信號。液面再繼續上升時，開關應處于報警記憶狀態，然后使液面下降，當回復到上限報警液面以下稍許時，上磁憶開關應復歸為非記憶狀態，液位繼續下降到下限報警液面時，調整下磁記憶開關位置，使開關動作發出下限報警信號。液位繼續下降，開關也應保持報警記憶狀態。反復動作數次后，接點達到動作要求，然后將磁記憶開關加以固定。

液位信號計在使用中,應注意免遭重物撞擊和強磁性物體接近而造成誤動作。

液位信號計如用截止閥與壓力容器連結，應注意當壓力容器升壓時，首先打開截止閥，防止壓力容器升壓后，再突然打開閥門，而造成浮子損壞。

液位信號計應裝箱發運，元件暫時不用時，應存放在庫房內，并妥善保管。

用戶在規定的保管、運輸和遵守使用規則下，從制造廠發貨之日起18個月內，因制造不良而發生損壞或不能正常作用，制造廠負責修理或更換。

注意事項：

    因運輸或其他振動，可能引起磁記憶開關接點狀態錯亂，在接線前，用磁鋼在連通管外上下拉動浮子，模擬動作一次，使磁記憶開關接點狀態恢復正常。然后再接線、投入使用。
