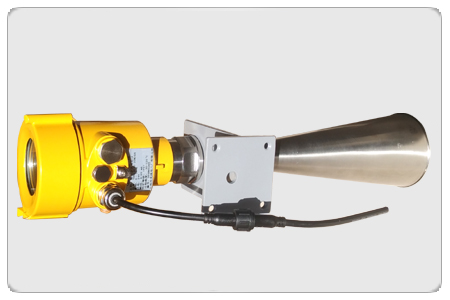

      17.7、TDS-LDC智能雷達液位
      一、概述
      TDS-LDC智能雷達液位計天線發射極窄的微波脈沖,這個脈沖以光速在空間傳播,遇到被測液面,其部分電磁波被反射回來,被天線接收。TDS-LDC系列26G雷達液位計采用一種高速芯片加上特殊的軟件,可以準確識別發射電磁波與接收電磁波的時間間隔,這個時間×電磁波速度÷2=雷達天線到水面的距離。

      測量的基準面是:螺紋底面或法蘭的密封面

      注:使用雷達物位計時,務必保證最高水位不能進入測量盲區。
      水利水文行業應用特點:
      波束角小,能量集中,具有更強抗干擾能力,提高了測量精度和可靠性
      天線尺寸小,便于安裝和加防塵罩等天線防護裝置
      重量輕約1.5KG,便于安裝,減輕安裝的水平桿負擔
      測量范圍最高可達70米,覆蓋大型水庫等水位測量
      多種輸出電路接口與采集系統配合,既可以給RTU提供485信號,也可以提供4-20mA信號
      采用脈沖工作方式,雷達水位計發射功率極低,有效延長電池壽命。
      二、技術參數
         外殼和外殼蓋之間的密封   硅橡膠,外殼視窗  聚碳酸酯    不銹鋼接地端子
      供電電壓  二線制 DC 24 V /4~20mA,功耗 max 0.75W,
      電纜參數   電纜入口/插頭    M20xl.5電纜入口接線端子 導線橫截面1.0mm²
      輸出參數  輸出信號4~20mA 分辨率  1. 6u A 故障信號 電流輸出不變;積分時間  (0~50)s,可調
      盲區        天線末端
      最大測量距離                                           10米
      微波頻率                                                26GHz
      測量間隔                                                 大約1秒(取決于參數設置)
      調整時間                                                 大約1秒(取決于參數設置)
      顯示分辨率                                               1mm
      工作存儲及運輸溫度                                     (-40~100) ℃
      過程溫度(天線部分的溫度)                             (-40~100)℃
      壓力                                                      常壓或者1個標準大氣壓
      耐震                                                       機械震動 l0m/s² , <10Hz
      、儀表線性
      TDS-LDC:發射角取決于天線尺寸
      直徑 76mm的天線,發射角度是:12°;
      直徑 96mm的天線,發射角度是: 8°;
      直徑121mm的天線,發射角度是: 6°;

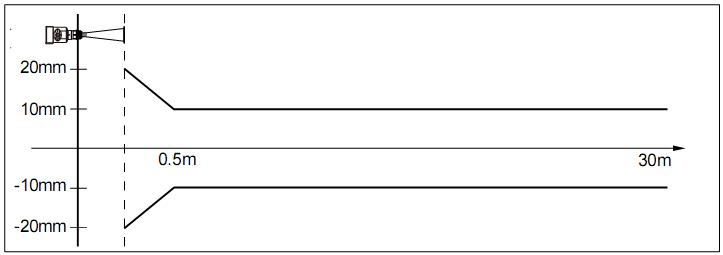

      精度見下圖

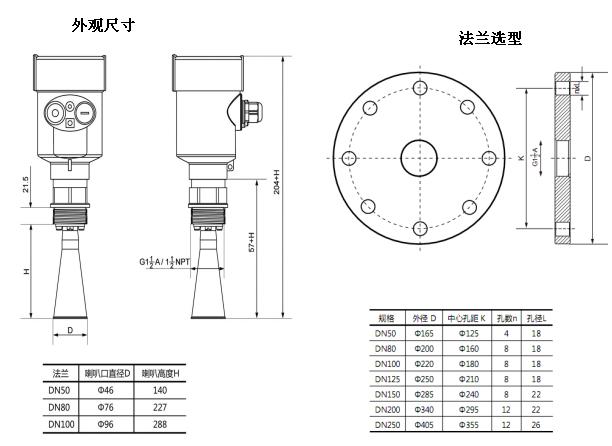

      四、外觀尺寸法蘭選型:

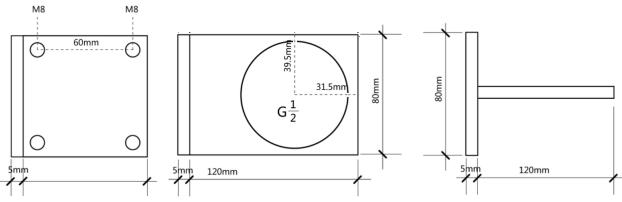

      T字型安裝支架尺寸圖:
